杭州三金機械制造有限公司

2019-05-22 18:35:11
詳細介紹:

拉絲機也被叫做拔絲機、拉線機英文名稱為drawing machine, 是在工業應用中使用很廣泛的機械設備,廣泛應用于機械制造,五金加工,石油化工,塑料,竹木制品,電線電纜等行業。 拉絲機按其用途可分為金屬拉絲機(用于標準件等金屬制品生產預加工),塑料拉絲機(用于塑料制品行業中以滌綸、尼龍、聚乙烯、聚丙烯、聚酯切片等為原料生產各種空心、實心園絲或扁絲進行深加工的專用成套設備),竹木拉絲機(用于竹木制品行業中制作筷子,牙簽,燒烤棒等拉出竹絲,木絲進行再加工的專用設備)等。

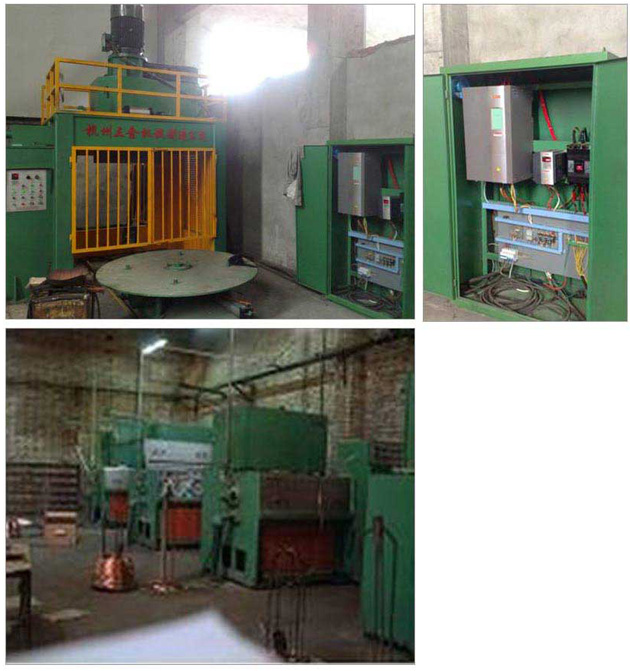

施工現場

施工方案

設計方案
  目前國產的拉絲設備有大拉絲機、中拉絲機、細拉絲機三類。大拉絲機和中拉絲機目前采用較多的依然是直流調速。但近年來,隨著交流調速技術的飛速發展,尤其是高性能矢量控制變頻器的出現,交流調速性能已經接近直流調速的性能,同時,由于交流調速的方便和實用,大拉絲機和中拉絲機目前已經出現變頻化的趨勢。
  在杭州三金制造有限公司,拉絲機變頻控制系統目前用的最多的是雙變頻系統,其中一臺作為主拉,另一臺作收線控制;?。?xì))拉機目前還有單變頻控制系統。

變頻器簡介

安邦信變頻器在杭州三金制造有限公司的應用情況
系統配置:主拉為 37kW,收線采用 11kW
 ?。?)高收線速度1200m/min;
  主拉和收線變頻器的大運行頻率可以通過工藝要求的高收線速度計算出來,主拉傳動輪直徑為280mm,收卷筒的初始直徑為280mm,最終直徑為560mm。初始卷繞時卷筒直徑最小,轉速要求高:
N0 =(1200m/min)/ 0.88m/r = 1363r/min,從而可以推導出收線變頻器的高輸出頻率為 45.4Hz。
 ?。?)定收線變頻器的大頻率為50Hz,以保證其高收線速度≥1200m/min。主拉變頻器的大頻率根據傳動比計算出為75Hz(收線的卷筒直徑取中間值420mm);上限頻率為45.4Hz(保證為 1200m/min),調試基本上設定50Hz。
加工品種:2.8mm → 1.2mm,2.5mm → 1.0mm,2.0mm → 0.8mm。
  (3)運行全過程中張力擺桿穩定。

施工效果對比

  系統進行改造后,主拉變頻器實際上只作一個簡單的調速,做為收線速度基準。收線變頻器根據張力擺桿反饋的信號進行PID微調控制運行頻率,保證其收線速度恒定,從某種意義上講也保證了起收線的張力恒定。

綜合結論

  運用安邦信變頻器取代原來PID調節板+變頻器的控制方式后,企業大大降低運作成本、設備控制穩定而且調試方便,在拉絲機設備上,變頻器的加入非常實用,益處多多。
